1. Назначение

Программа Дистанционное управлениепредназначена для обслуживания приемника дистанционного управления "ФОРА-2003".

Приемник управляет восемью внешними устройствами, включение/выключение каждого из которых производится цифровым сигналом. В зависимости от конфигурации устройства дистанционного управления "ФОРА-2003" возможно наличие от одного до двух релейных окончаний.

Управление внешними устройствами с помощью приемника "ФОРА-2003" осуществляется в соответствии с представленной программой. Формируемая программой информация отправляется на сервер RDS-станции и далее в эфир на приемное устройство с заданным эфирным номером. В программе предусмотрена возможность повтора передачи данных в эфир для увеличения надежности приема.

Эфирный номер устройства определяется при инсталляции устройства дистанционного управления "ФОРА-2003". Процесс инсталляции описан в инструкции к приемному устройству.

2. Выполняемые функции

Программа предназначена для выполнения следующих функций.

• Установка состояния переключателей, соответствующих внешним устройствам в состояние вкл/выкл.
• Задание номера канала TDC.
• Задание адреса приемника.
• Задание количества повторов передачи.
• Формирование информационного сообщения в специальном формате: "канал, кол-во повторов, # данные".

В этом случае данные представляют собой 9 Байт в шестнадцатеричной форме записи:

• Отправление сформированного сообщения.
• Редактирование подписей к переключателям.

3. Требования к аппаратному и программному обеспечению

Программа разработана для функционирования под управлением операционной системы Windows 95/98/2000/NT4.0. Для работы с программой рекомендуется использовать компьютер с процессором класса Pentium и выше.

4. Инсталляция

Скопируйте файлы в отдельный каталог и запустите программу установки Setup.exe. Следуйте указаниям программы установки.

5. Инструкция по применению

Запустите файл ROSTONrcs.exe

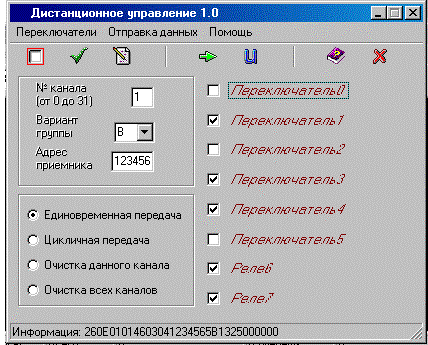

На экране монитора появится главное окно программы, представленное на рис. 1.

Управление программой осуществляется с помощью меню или кнопок управления 1-7.

С помощью представленных на рис.1 кнопок управления  1-7 главное меню программы реализует следующие функции:

1. Выключить все переключатели.
2. Включить все переключатели.
3. Редактировать подписи к переключателям.
4. Отправить данные.
5. Задание адреса для удаленного сервера.
6. Помощь.
7. Выход из программы.

    1       2        3                4       5               6        7

Рис.1. Главное окно программы

Данная программа позволяет производить управление работой также с помощью меню: «Переключатели – Отправка данных – Помощь».

Управление переключателями системы дистанционного управления может осуществляться с помощью меню «Переключатели», представленного на рис.2. Данное меню позволяет установить (включить) все переключатели дистанционного управления, выбрав в меню «Переключатели» функцию «Установить все», или сбросить (выключить) все переключатели дистанционного управления, выбрав в меню «Переключатели» функцию «Сбросить  все». В этом же меню имеется возможность для редактирования подписей к каждому переключателю индивидуально. Для этого необходимо выбрать функцию «Редактировать подписи».

Рис.2. Меню «Переключатели»

В этом случае на экране появится окно редактирования, представленное на рис.3.

Окно редактирования подписей позволяет выбрать из списка с помощью кнопки, расположенной справа от окошка редактирования необходимое название, или ввести удобное Вам название для любого переключателя непосредственно в окне. Маленькая кнопочка «Очистить«,  расположенная слева от каждого окошка с названиями, позволяет очистить содержимое выпадающего списка для данного переключателя.

Рис.3. Окно редактирования подписей

Все функции, представленные на рис.2, могут быть вызваны с помощью «горячих» клавиш.

Возможно индивидуальное управление переключателями в основном окне (рис. 1).  Для этого необходимо нажать мышкой на название необходимого переключателя. При этом появление символа ? означает включенное состояние выбранного переключателя, а пустой квадрат ? – выключенное состояние.

В этом же окне имеется возможность управления форматом передачи данных для каждого приемного устройства, т.е. можно задать:

1. номер канала передачи - от 1 до 31,
2. вариант 5 группы передачи  - А или В,
3. количество повторов передачи - от 1 до 15,
4. адрес приемного устройства в шестнадцатеричном виде.

В основном окне программы (рис.1)  представлена возможность выбрать также параметры передачи из набора:

u Единовременная передача

u Циклическая очистка

u Очистка заданного канала

u Очистка всех каналов

Внизу главного окна отражается сформированная информация в выше изложенном виде.
